Otimização de fluxo de biomassa: como estabilizar a alimentação da caldeira com dados da esteira

A alimentação irregular de biomassa é uma das causas mais comuns e menos endereçadas de perda de eficiência em caldeiras industriais.

O problema silencioso da alimentação irregular

Uma caldeira a biomassa que recebe combustível em fluxo irregular opera, na prática, em regime permanentemente reativo.

• A carga instantânea da fornalha oscila conforme o material chega em picos e vales.
• O sistema de controle de combustão precisa compensar essas oscilações ajustando ar e alimentação.
• A pressão de vapor sofre variações que o operador precisa neutralizar com intervenções sucessivas.

O resultado desse padrão aparece de forma difusa no fechamento mensal. Consumo específico ligeiramente acima do esperado, oscilações de pressão que se repetem em horários específicos, variação de desempenho entre turnos que ninguém consegue atribuir a causa clara.

O ponto crítico é que a origem do problema raramente está na caldeira. Está antes dela, na alimentação, e mais especificamente na forma como o material chega até o sistema de queima. Uma esteira que transporta biomassa em fluxo desigual entrega para a caldeira um problema que a caldeira, por mais bem controlada que seja, não consegue resolver sozinha.

Este blog trata dessa dimensão do problema. Mostra por que a alimentação irregular acontece, quais dados da esteira permitem identificar e corrigir o padrão, e como transformar o transportador em um ponto de estabilização da operação inteira.

Por que a alimentação de biomassa é naturalmente irregular?

A biomassa não é um combustível homogêneo, e o sistema de alimentação de uma caldeira industrial precisa lidar com essa heterogeneidade de origem. Existem três fontes principais de irregularidade que se combinam no dia a dia.

1. Variação de densidade aparente do material

Cavaco denso e cavaco aerado ocupam volumes diferentes para a mesma massa. Quando a alimentação é controlada apenas por volume, o que é o padrão em quase todo sistema mecânico de dosagem, a mesma abertura do alimentador entrega quantidades diferentes de material dependendo da densidade do lote. Isso significa que trocas de fornecedor, mudanças de estoque ou variações de umidade produzem, imediatamente, variação de vazão mássica sem que o operador perceba.

2. Segregação no pátio e no silo

Material fino tende a se acomodar no fundo dos silos e das pilhas, enquanto material grosseiro fica na superfície. Ao longo do consumo do estoque, o perfil de granulometria do que chega à caldeira muda gradualmente, o que gera variação da forma como o material se distribui sobre a esteira e da forma como ele queima na grelha.

3. Comportamento do sistema mecânico de transporte

Roscas transportadoras, redlers e correias apresentam variações naturais de vazão dependendo de tensão, de acúmulo de material residual e de desgaste de componentes. Essas variações raramente são grandes o suficiente para gerar alarme, mas se somam ao longo do turno como oscilações que degradam a estabilidade da combustão.

A combinação dessas três fontes produz um padrão de alimentação que é irregular por natureza. A pergunta relevante não é como eliminar essa irregularidade, porque ela é estrutural. É como medi-la em tempo real para permitir compensação automática.

Os três dados da esteira que sustentam alimentação estável

Existem três grandezas mensuráveis na esteira que, quando integradas, transformam alimentação irregular em vazão mássica constante entregue à caldeira.

Dado 1: Vazão mássica em tempo real

A balança integradora de esteira mede continuamente o peso do material que passa pelo ponto de instrumentação, cruzando peso por unidade de comprimento com velocidade da correia. O resultado é a vazão mássica em toneladas por hora, atualizada em fração de segundo.

Este é o dado central da estabilização, porque é ele que responde diretamente à pergunta operacional mais importante: quantos quilos de biomassa efetivamente estão entrando na caldeira agora? O I4000 da COONTROL, com quatro células de carga em ponte de pesagem, compensação de vibração e calibração dinâmica com tara automática, entrega essa medição com precisão de dois vírgula cinco por cento em ambientes industriais agressivos.

Dado 2: Vazão volumétrica em tempo real

O scanner tridimensional mede a altura e a largura do material sobre a esteira, calculando o volume ocupado a cada instante. Cruzando esse dado com a velocidade da correia, o sistema obtém a vazão volumétrica em metros cúbicos por hora.

Isoladamente, esse dado teria valor limitado para o controle da caldeira, porque a caldeira consome energia, não volume. Mas quando cruzado com a vazão mássica, ele revela a densidade aparente do material, que é o indicador que sinaliza mudanças na qualidade da biomassa antes que essas mudanças se manifestem na queima. O V-CUB da COONTROL executa esse mapeamento de forma contínua, sem contato com o material.

Dado 3: Umidade em tempo real

O medidor de umidade por infravermelho próximo mede continuamente o teor de água na biomassa que está passando pelo ponto de instrumentação. Como a umidade define diretamente o poder calorífico do combustível, essa medição transforma a vazão mássica em vazão energética.

Dois lotes que entregam a mesma tonelagem por hora podem entregar quantidades bastante diferentes de energia se apresentarem teores de umidade distintos. O N1400 da COONTROL, com precisão entre meio e um por cento dependendo do material, fornece essa medição em fração de segundo, mantendo o sistema de controle informado sobre a energia real que está sendo injetada na fornalha.

Como esses três dados estabilizam a alimentação na prática?

A estabilização acontece em três camadas de ação, cada uma habilitada por uma combinação específica dos dados descritos acima.

Camada 1 — Compensação de variação de densidade

Quando a densidade aparente do material muda, o sistema de controle detecta a mudança imediatamente pelo cruzamento de vazão volumétrica e vazão mássica.

Se a densidade cai, o sistema aumenta a vazão volumétrica do alimentador para manter constante a vazão mássica entregue à caldeira. Se a densidade sobe, o sistema reduz a vazão volumétrica no mesmo sentido.

Essa compensação é executada antes que a variação de densidade chegue à fornalha e cause oscilação de pressão de vapor. O operador não precisa perceber a mudança e reagir a ela, porque o sistema já está reagindo automaticamente, com base em dado, no ritmo do processo.

Camada 2 — Ajuste de combustão por variação de umidade

Quando a umidade da biomassa varia, a mesma vazão mássica passa a entregar quantidades diferentes de energia. Se o sistema de controle recebe essa informação em tempo real, pode ajustar a relação ar e combustível para manter a queima no ponto ótimo, com o excesso de ar correto para a nova qualidade do combustível.

Sem essa camada, o operador só percebe a variação de umidade quando ela se manifesta como queda de pressão de vapor ou como fumaça anormal, e o ajuste chega tarde demais para preservar eficiência. Com a camada ativa, o ajuste é preventivo e automático.

Camada 3 — Estabilização preditiva do fluxo

Com histórico de vazão mássica, vazão volumétrica e umidade acumulado ao longo do tempo, o sistema identifica padrões de variação que se repetem em horários específicos, com fornecedores específicos ou em condições operacionais específicas. Essa capacidade preditiva permite que o sistema antecipe compensações antes mesmo que a variação chegue ao ponto de medição, com base em correlação histórica.

Essa camada mais avançada de estabilização é possível apenas quando os três dados são registrados de forma integrada em uma mesma plataforma, com resolução temporal adequada e associação clara entre eventos de qualidade do combustível e comportamento da caldeira.

O impacto operacional da estabilização

Uma planta que consegue implementar essas três camadas de ação apresenta um conjunto de mudanças operacionais que aparecem em várias dimensões simultaneamente.

• Pressão de vapor com oscilações reduzidas, mesmo em condições de biomassa variável. A caldeira opera em regime mais próximo do contínuo, com menos intervenções manuais e menos picos de queima reativa.
• Consumo específico estabilizado entre turnos, porque a variabilidade que antes dependia da percepção de cada operador agora é compensada automaticamente pelo sistema. A diferença de desempenho entre um operador experiente e outro em treinamento diminui de forma significativa.
• Emissões dentro da faixa esperada de forma consistente, porque a combustão se mantém no ponto ótimo em todas as condições de operação. Isso reduz a necessidade de operar com excesso de ar elevado como margem de segurança contra picos de monóxido de carbono ou de material particulado.
• Rastreabilidade completa da qualidade do combustível por lote e por fornecedor, com dados históricos que sustentam negociações comerciais e permitem identificar padrões de variação que antes passavam despercebidos.

Nenhum desses ganhos aparece de forma isolada como resultado da instalação de um único sensor. Todos eles emergem da integração dos três dados da esteira em uma mesma arquitetura de controle. É essa integração que transforma a esteira de um transportador em uma plataforma de dados.

A arquitetura integrada do SMB 300

O Sistema SMB 300 da COONTROL foi desenvolvido exatamente para operar como essa plataforma integrada. Os três equipamentos que compõem o sistema alimentam uma mesma base de dados, com processamento centralizado e integração nativa com sistemas de controle de combustão.

Equipamento	Medição	Precisão	Proteção
I4000	Peso e vazão mássica	±2,5%	IP68
V-CUB	Volume e perfil 3D	±4%	IP67
N1400	Umidade por NIR	±0,5% a ±1%	IP65/IP67

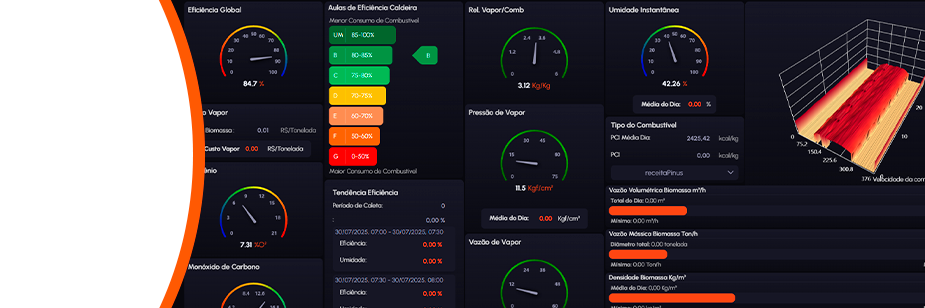

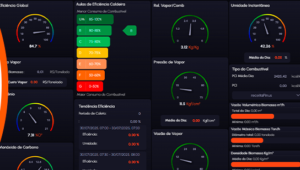

Os três operam em conjunto sobre a mesma esteira transportadora, com dados sincronizados no tempo e integração via saída analógica quatro a vinte miliampères e protocolos digitais. A saída final para o operador e para o sistema de controle inclui vazão mássica, vazão volumétrica, densidade aparente, umidade instantânea, poder calorífico estimado, custo energético por tonelada de biomassa e histórico completo para análise retroativa.

Se a sua planta ainda opera com dados fragmentados da esteira, com balança de um fornecedor, umidímetro de outro e nenhuma medição de volume, existe um espaço concreto para ganho de estabilidade operacional com a arquitetura integrada. O primeiro passo é entender qual é o padrão real de variação do combustível na sua operação, e a partir dele dimensionar o valor da estabilização em termos de consumo específico, custo de vapor e disponibilidade da caldeira.
